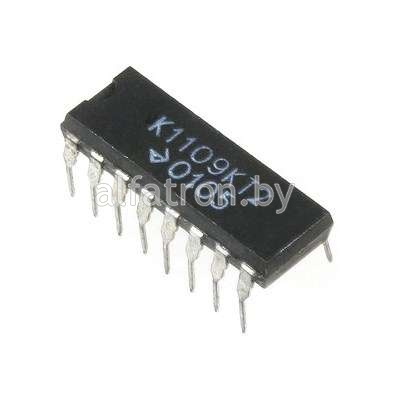

Микросхема: К1109КТ2 (91)

Выходное напряжение низкого уровня

≤ 1,8 В

Постоянное прямое напряжение диода (защитного)

≤ 2,2 В

Ток утечки выхода высокого уровня

≤ 50 мкА

Ток утечки диода (защитного)

≤ 50 мкА

Время задержки распространения сигнала при

включении (выключении)

≤ 1 МКС

Коэффициент усиления по току при I⁰_вых = 0,35 А

≥ 1000

Входная емкость ключа

≤ 25 пФ

Предельно допустимые режимы эксплуатации

Максимальное выходное напряжение

50 В

Максимальный коммутируемый выходной ток низ-

кого уровня

350 мА

Максимальный комм/тируемый импульсный ток

при Q ≥ 10, f ≤ 100 мкс

350 мА

Постоянный прямой ток диода (защитного)

350 мА

Максимальная рассеиваемая мощность:

одного ключа

0,75 Вт

всей микросхемы

1,5 Вт

Входной ток

≤ 25 мА

Отрицательный входной ток

≤ 5 мА

Частота коммутируемого сигнала

≤ 50 кГц

Температура окружающей среды

-10...+70° С
