Микросхема: К1401УД2Б (07г.)
См. спецификации товара.
Наименование: Микросхема: К1401УД2Б (07г.)
Артикул: 8922zn1
Количество в наличии: 970 шт.
Техническая документация (pdf)Цена: договорная
Продажа товара: опт., мел.опт.
Минимальная сумма заказа: 40 руб.
Отправить запросОписание, технические характеристики

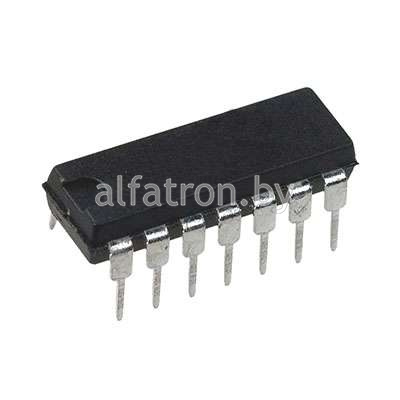

Микросхемы представляют собой счетверенный операционный усилитель с внутренней частотной коррекцией и предназначены для построения усилителей постоянного и переменного токов, преобразователей, функциональных генераторов, активных фильтров, стабилизаторов напряжения. К1401УД2Б может работать от одного источника питания. Содержат 115 интегральных элементов. Корпус типа 201.14-8, масса не более 2,5 г, 201.14-2, масса не более 1 г.
|
Номинальное напряжение питания: |
|
|
К1401УД2А, КМ1401УД2 |
± 15 В |
|
К1401УД2Б, КР1401УД2Б |
5 В |
|
Напряжение смещения нуля: |
|
|
К1401УД2А, КМ1401УД2 |
≤ |±5| мВ |
|
К1401УД2Б, КР1401УД2Б |
≤ |±7,5| мВ |
|
Максимальное выходное напряжение: |
|
|
К1401УД2А, КМ1401УД2 |
± 12 В |
|
К1401УД2Б, КР1401УД2Б |
3 В |
|
Ток потребления: |
|
|
К1401УД2А, КМ1401УД2 |
≤ 3 мА |
|
К1401УД2Б, КР1401УД2Б |
≤ 2 мА |
|
Входной ток |
≤ 150 нА |
|
Разность входных токов: | |
|
К1401УД2А, КМ1401УД2 |
≤ 30 нА |
|
К1401УД2Б, КР1401УД2Б |
≤ 60 нА |
|
Коэффициент усиления напряжения: |
|
|
К1401УД2А, КМ1401УД2 |
≥ 50*103 |
|
К1401УД2Б |
≥ 25*103 |
|
КР1401УД2Б |
≥ 100*103 |
|
Коэффициент ослабления синфазных входных |
|
|
напряжений |
≥ 70 дБ |
|
Средний температурный дрейф напряжения | |
|
смещения |
≤ 30 мкВ/0С |
|
Максимальная скорость нарастания выходного | |
|
напряжения K1401УД2Б |
≥ 0,35 В/мкс |
|
Коэффициент разделения каналов микросхем |
|
|
на частоте до 1 кГц |
≥ 120 дБ |
|
Среднее значение нормированного напряжения |
50нВ /Гц |
|
шумов на частоте 1 кГц | |
|
Среднее значение входного сопротивления |
200 кОм |
|
Частота единичного усиления: |
|
|
К1401УД2А, КМ1401УД2 |
≥ 1 МГц |
|
К1401УД2Б |
≥ 0,7 МГц |
|
Низшая резонансная частота |
8 кГц |
Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник Т.9. - М.: ИП РадиоСофт, 2001. - 512 с.: ил.
