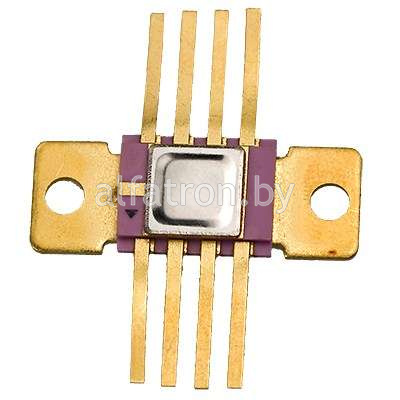

Микросхема: К142ЕН3Б (К31) 92г

Нестабильность по напряжению при U_вх = 45 В,

U_вых =30 В, I_вых=10 мА

0,05% / В

Температурный коэффициент напряжения

при С =20 В, U_вых = 4 В, I_вых=10 мА:

К142ЕНЗА, К142ЕН4А

≤ 0,01 % /°С

К142ЕНЗБ, К142ЕН4Б

≤ 0,02% /°С

Дрейф напряжения (за сутки) при U_вх ⁼45 В,

U_вых = 30В, I_вых=10 мА

≤ 0,15%

Минимальное падение напряжения

при U_вх = 19 В, U_вых =15 В:

К142ЕНЗА, К142ЕНЗБ

≤ 3 В

К142ЕН4А, К142ЕН4Б

≤ 4 В

Нестабильность по току при U_вх = 19 В,

U_вых =15В

К142ЕНЗА, К142ЕН4А

≤ 0,25% /А

К142ЕНЗБ, К142ЕН4Б

≤ 0,33% /А

Ток потребления при U_вх =45 В, U_вых =30 В

≤ 10 мА

Предельно допустимые режимы эксплуатации

Максимальное входное напряжение:

К142ЕНЗА, К142ЕН4А

≤ 45 В

К142ЕНЗБ, К142ЕН4Б

≤ 40 В

Минимальное входное напряжение:

К142ЕНЗА, К142ЕН4А

≤ 9 В

К142ЕНЗБ, К142ЕН4Б

≤ 9,5 В

Максимальный выходной ток (с учетом тока

делителя) при Р_РАС = Р_{РАС, max}:

К142ЕНЗА, К142ЕН4А

≤ 1 А

К142ЕНЗБ, К142ЕН4Б

≤ 0,75 А

Максимальная рассеиваемая мощность:

при Т_к = - 45...+ 85 °С, U_вх ≤ 30 В

6 Вт

U_вх ≥ 30 В

4 Вт

при N_к = +100 °С, U_вх ≤30 В

2,5 Вт

U_вх ≥ 30 В

1,5 Вт

Температура окружающей среды

- 45...+ 85 °С
