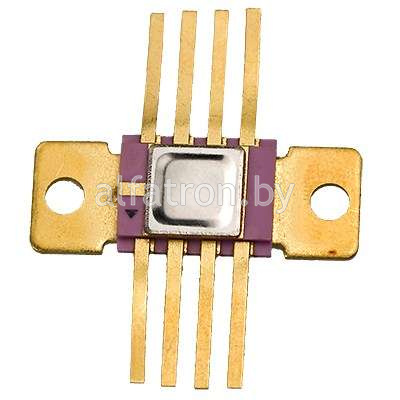

Микросхема: К142ЕН6А (К16) 92г

Выходное напряжение при U_вх= ± 20 В,

I_вых = ± 5 мА:

К142ЕН6А, К142ЕН6Б

± 15 В ± 0,3 В

К142ЕН6В, К142ЕН6Г

± 15 В ± 0,5 В

К142ЕН6Д, К142ЕН6Е

± 15 В ± 1 В

Минимальное падение напряжения на положи-

тельном выходе при U_вых +U_пд,min, I_вых = 5 мА:

К142ЕН6А, К142ЕН6Б, К142ЕН6Д, К142ЕН6Е

≤ + 2,5 В

К142ЕН6В, К142ЕН6Г

≤ + 2,7 В

Минимальное падение напряжения на отрица-

тельном выходе при U_вых +U_пд,min, I_вых =5 мА:

К142ЕН6А, К142ЕН6Б, К142ЕН6Д, К142ЕН6Е

≤ -3 В

К142ЕН6В, К142ЕН6Г

≤ -3,2 В

Ток потребления при U_вх= ± 30 В, I_вых = 0:

К142ЕН6А, К142ЕН6Б. К142ЕН6Д. К142ЕН6Е

≤ 18 мА

К142ЕН6В, К142ЕН6Г

≤ 20 мА

Нестабильность по напряжению на положительном

и отрицательном выходах при Т= + 25 ^оС,

U_вх = ± 20 В, I_вых = ± 5 мА:

К142ЕН6А

≤  0,0015% / В

К142ЕН6Б, К142ЕН6Д, К142ЕН6Е

≤  0.0005% / В

К142ЕН6В

≤  0.0025% / В

К142ЕН6Г

≤  0.0075% / В

Нестабильность по току на положительном

и отрицательном выходах при U_вх = ± 20 В, I_вых = ± 5 мА:

К142ЕН6А, К142ЕН6Б, К142ЕН6Д, К142ЕН6Е

≤  1% /А

К142ЕН6В, К142ЕН6Г

≤  1.5% /А

Температурный коэффициент напряжения на

положительном и отрицательном выходах

при U_вх = ± 20 В, I_вых = ± 5 мА:

К142ЕН6А, К142ЕН6Б

≤  0.01 % / ^оС

К142ЕН6В, К142ЕН6Г, К142ЕН6Д, К142ЕН6Е

≤  0,03% /  ^оС

Дрейф напряжения (за 500 ч) на положительном

и отрицательном выходах при U_вх = ± 30 В,

I_вых = 75 мА, Т_к= 85 ^оС:

К142ЕН6А, К142ЕН6Б, К142ЕН6Д. К142ЕН6Е

≤  1%

К142ЕН6В, К142ЕН6Г

≤  1.5%

Коэффициент сглаживания пульсаций на поло-

жительном и отрицательном выходах

при U_вх = ± 20 В, I_вых = ± 5 мА

>30 дБ
