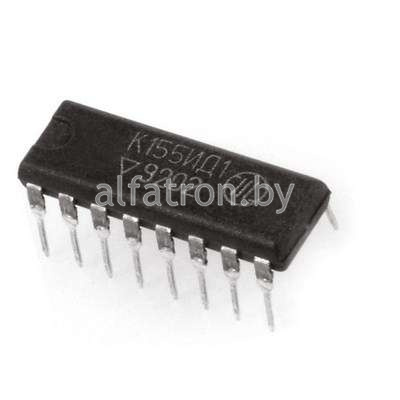

Микросхема: К155ИД1 (85г)

Номинальное напряжение питания

5 В ± 5%

Выходное напряжение низкого уровня при

U_п =4.75,  I_вых=7 мА,  U_вх⁰=0,8 В, U_вх¹=2 В

≤ 2,5 В

Выходное пробивное напряжение при U_n= 5,25 В,

I_вых=0,5 мА,  U_вх⁰=0,8 В, U_вх¹=2 В

≥ 60 В

Прямое падение напряжения на антизвонном диоде

при U_п = 4,75 В

≥ -1,5 В

Входной пробивной ток при U_n=5,25 В

≤ 1 мА

Входной ток низкого уровня при U_n= 5,25 В,

U_вх⁰=0,4 В, U_вх¹=4,5 В:

по выводу 3

≤ -1.6 мА

по выводам 4, 6, 7

≤ -3,2 мА

Входной ток высокого уровня при U_n =5,25 В,

U_вх⁰=0 В, U_вх¹=2,4 В:

по выводу 3

≤ 40 мкА

по выводам 4, 6, 7.

≤ 80 мкА

Ток потребления при U_n = 5.25 В, U_вх⁰= 0 В

≤ 25 мА

Выходной ток высокого уровня при U_n =5.25 В

≤ 50 мкА

Выходной ток высокого уровня (при входной инфор-

мации от 10 до 15)

≤ 15 мкА
