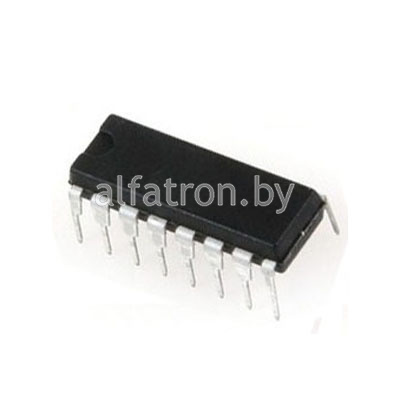

Микросхема: К155ИР15 (89г.)

Номинальное напряжение питания

5 В ± 5%

Выходное напряжение низкого уровня

≤ 0,4 В

Выходное напряжение высокого уровня

≥ 2,4 В

Входной ток низкого уровня

≤ -1,6 мА

Входной ток высокого уровня

≤ 0,04 мА

Входной пробивной ток

≤ 1 мА

Ток короткого замыкания

-30...- 70 мА

Ток потребления

≤ 72 мА

Выходной ток в состоянии «выключено»

≤ 40 мкА

Потребляемая статическая мощность

≤ 378 мВт

Время задержки распространения при включении:

от вывода 7 до 3, 4, 5, 6

≤ 31 нс

от вывода 15 до 3, 4, 5, 6

≤ 27 нс

Время задержки распространения при выключении

≤ 43 нс

Время задержки распространения при переходе

из состояния «выключено» в состояние высокого

уровня

≤ 30 нс

Время задержки распространения при переходе

из состояния «выключено» в состояние низкого

уровня

≤ 30 нс

Время задержки распространения при переходе

из состояния высокого уровня в состояние

«выключено»

≤ 14 нс

Время задержки распространения при переходе

из состояния низкого уровня в состояние

«выключено»

≤ 20 нс

Коэффициент разветвления

10
