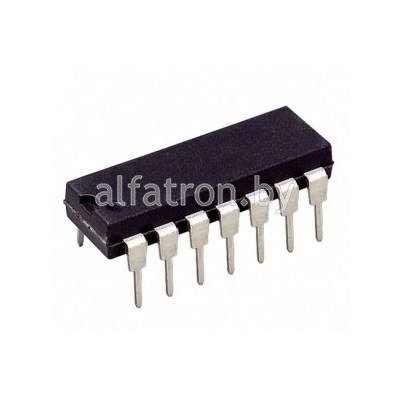

Микросхема: К155ТВ1 (81г.)

Номинальное напряжение питания

5 В ± 10%

Выходное напряжение низкого уровня

≤ 0,4 В

Выходное напряжение высокого уровня

≥ 2,4 В

Напряжение на антизвонном диоде

≥ -1,5 В

Входной ток низкого уровня:

по входам 3—5, 9—11

≤ -1,6 мА

по входам 2, 12, 13

≤ -3,2 мА

Входной ток высокого уровня

≤ 0,04 мА

Входной пробивной ток

≤ 1 мА

Ток короткого замыкания

-18...-55 мА

Ток потребления

≤ 20 мА

Потребляемая статическая мощность

≤ 105 мВт

Время задержки распространения при включении:

от входа синхронизации

≤ 40 нс

от входа установки

≤ 40 нс

Время задержки распространения при выклю-

чении:

от входа синхронизации

≤ 25 нс

от входа установки

≤ 25 нс

Тактовая частота

≤ 15 МГц
