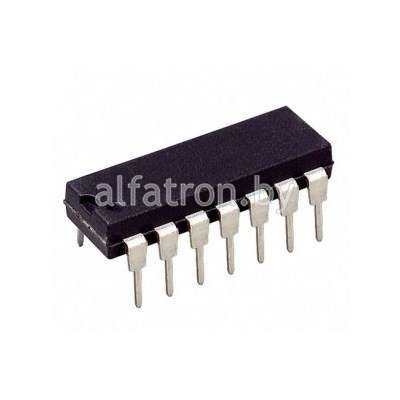

Микросхема: К155ТВ1 (88г.)
См. спецификации товара.
Наименование: Микросхема: К155ТВ1 (88г.)
Артикул: 8943zn1
Количество в наличии: 1 шт.
Цена: договорная
Продажа товара: опт., мел.опт.
Минимальная сумма заказа: 40 руб.
Отправить запросОписание, технические характеристики
Микросхемы представляют собой J-К триггер с логикой на входе ЗИ. Содержит 55 интегральных элементов. Корпус типа 201.14-1, масса не более 1г и типа 201 14-8, масса не более 2,2г.
|
Номинальное напряжение питания |
5 В ± 10% |
|
Выходное напряжение низкого уровня |
≤ 0,4 В |
|
Выходное напряжение высокого уровня |
≥ 2,4 В |
|
Напряжение на антизвонном диоде |
≥ -1,5 В |
|
Входной ток низкого уровня: |
|
|
по входам 3—5, 9—11 |
≤ -1,6 мА |
|
по входам 2, 12, 13 |
≤ -3,2 мА |
|
Входной ток высокого уровня |
≤ 0,04 мА |
|
Входной пробивной ток |
≤ 1 мА |
|
Ток короткого замыкания |
-18...-55 мА |
|
Ток потребления |
≤ 20 мА |
|
Потребляемая статическая мощность |
≤ 105 мВт |
|
Время задержки распространения при включении: |
|
|
от входа синхронизации |
≤ 40 нс |
|
от входа установки |
≤ 40 нс |
|
Время задержки распространения при выклю- |
|
|
чении: |
|
|
от входа синхронизации |
≤ 25 нс |
|
от входа установки |
≤ 25 нс |
|
Тактовая частота |
≤ 15 МГц |
Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги. Справочник. Т.2. - М.: ИП РадиоСофт, 2000. - 640 с.: ил.
