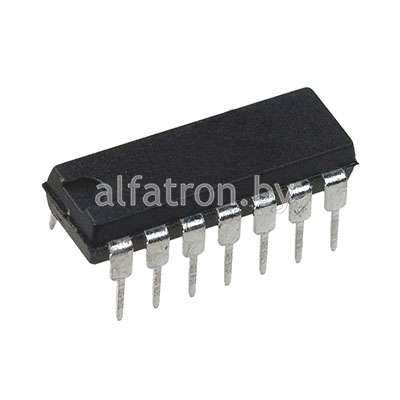

Микросхема: К155ТМ5 (85г.)

Номинальное напряжение  питания

5 В ± 5%

Выходное напряжение низкого уровня

≤ 0,4 В

Выходное напряжение высокого уровня

≥ 2,4 В

Напряжения блокировки

≥ -1,5 В

Помехоустойчивость при низком и высоком уровнях

≤ 0,4 В

Входной ток низкого уровня:

по входам 1, 2, 5, 6

≤ -3,2 мА

по входам 3, 12

≤ -6,4 мА

Входной ток высокого уровня:

по входам 1,2,5,6

≤ 0,08 мА

по входам 3, 12

≤ 0,16 мА

Входной пробивной ток

≤ 1 мА

Ток короткого замыкания

-18...-57 мА

Ток потребления

≤ 53 мА

Потребляемая статическая мощность на 1 триггер

69,5 мВт

Время задержки распространения при включении:

от вывода 3 до выводов 8, 9; от вывода 12

до выводов 13,

≤ 15 нс

от вывода 1 до вывода 14; от вывода 2 до вы-

вода 13, от вывода 5 до вывода 9; от вывода

6 до вывода 8

≤ 25 нс

Время задержки распространения при выключении

от вывода 3 до выводов 8, 9; от вывода 12 до вы-

водов 13, 14; от вывода 1 до вывода 14; от выво-

да 2 до вывода 13; от вывода 5 до вывода 9; от

вывода 6 до вывода 8

≤ 30 нс

Среднее время задержки распространения от

информационного входа

≤ 42 нс

Коэффициент разветвления по выходу

10
