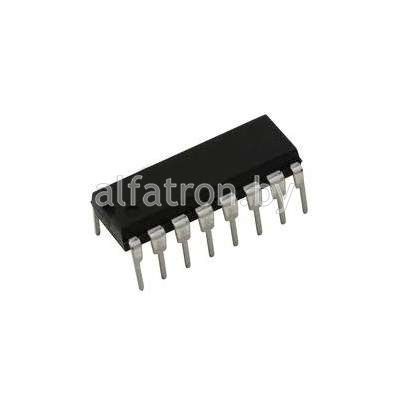

Микросхема: К174КН1 (94г)

Микросхема представляет собой формирователь сигнала блокировки АПЧГ с возможностью последовательного переключения каналов в обоих направлениях при управлении сигналами дистанционного управления в трехразрядном двоичном коде.  Предназначена для использования в блоке управления телевизоров черно-белого и цветного изображения в качестве восьмиканального коммутатора.

Преимущество микросхемы по сравнению с блоком управления на К421КН1 заключается в расширении его функциональных возможностей: независимость работы от других блоков телевизионного приемника при работе в режиме ручного управления и в системах с дистанционным И К управлением; формирование надежного сигнала блокировки АПЧГ без применения дополнительных навесных элементов; приоритет 1-го канала при включении телевизора без применения навесных элементов; возможность проводного (с использованием К561ИЕ11) реверсивного дистанционного переключения каналов или беспроводного при управлении по адресным входам в двоичном коде. Содержит 180 интегральных элементов. Корпус типа 238.16-2, масса не более 1,5г.

Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги. Справочник. Т.2. - М.: ИП РадиоСофт, 2000. - 640 с.: ил.
