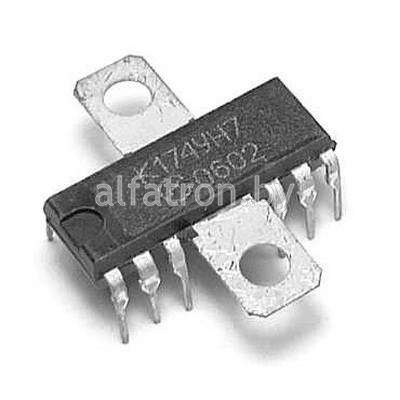

Микросхема: К174УН7 (92г)

Номинальное напряжение

15 В ± 10%

Выходное напряжения при U_п = 15 В, f_вх = 1 кГц

2,6...5,5 В

Максимальное входное напряжение при U_п = 15 В,

U_вых = 3.1б В, f_вх = 1 кГц, Р_вых = 2,5 Вт

30 …70 мВ

Ток потребления яри U_n = 15 В

5…20 мА

Выходная мощность при R_н = 4 Ом

4,5 Вт

Коэффициент гармоник при U_n= 15 В:

U_вых = 4,25 В, f_вх = 1 кГц. Р_вых = 4,5 Вт

< 10%

U_вых = 0,45 В, f_вх = 1 кГц. Р_вых = 0.05 Вт

< 2%

U_вых = 3.16 В, f_вх = 1 кГц. Р_вых  =2,5 Вт

< 2%

Коэффициент усиления по напряжению при

Т= -10… +55⁰ С

≥ 45

Диапазон рабочих частот

40 ..20*10³ Гц

Значение КПД при Р_вых = 4,5 Вт

≥ 50%

Входное сопротивление

≥ 30 кОм
