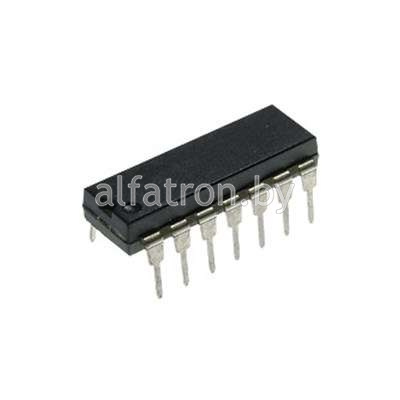

Микросхема: К293ЛП1Б (87г) (DIP-14)

Номинальное напряжение питания

5 В ± 10%

Входное напряжение

1,1..1,5 В

Выходное напряжение низкого уровня

≤0,4 В

Выходное напряжение высокого уровня

≥2,4 В

Время задержки распространения при выклю-

чении:

К293ЛП1А

≤ 500 нс

К293ЛП1Б

≤ 1000 нс

Проходная емкость

≤ 1,7 пФ

Сопротивление изоляции

≥ 10¹² Ом

Предельно допустимые режимы эксплуатации

Напряжение питания:

максимальное

5,5 В

минимальное

4,5 В

Максимальное напряжение изоляции

100 В

Максимальное входное обратное напряжение

3,5 В

Максимальный входной ток

20 мА

Максимальный входной импульсный ток при дли-

тельности импульса не более 10 мкс и скваж-

ности 2

100 мА

Допустимое значение статического потенциала

200 В

Температура окружающей среды

-10...+70'С
