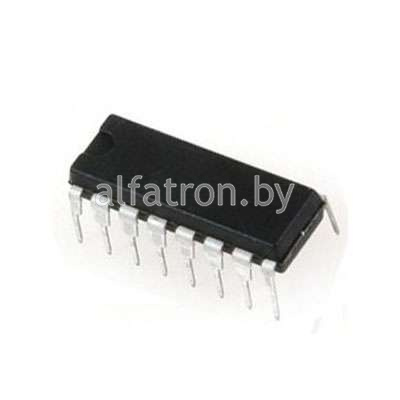

Микросхема: К555ИР11А (89г)

Номинальное напряжение питания

5 В ±5%

Выходное напряжение низкого уровня

≤ 0.5 В

Выходное напряжение высокого уровня

≥ 2.7 В

Ток потребления

≤ 23 мА

Входной ток низкого уровня

≤ |-0,4| мА

Входной ток высокого уровня

≤ 0.02 мА

Потребляемая мощность

120,8 мВт

Время задержки распространения при включении:

по выводам 11—12, 11—13, 11—14, 11—15

≤ 26 нc

по выводам 1—12, 1—13, 1—14, 1—15

≤ 30 нc

Время задержки распространения при выключении

по выводам 11—12, 11—13, 11—14, 11—15

≤ 22 нc

коэффициент разветвления по выходу

20

Предельно допустимые режимы эксплуатации

Максимальное входное напряжение низкого уровня

0,4 В

Минимальное входное напряжение высокого уровня

 2,7 В

Максимальный выходной ток высокого уровня ...

| - 0,4| мА

Активная длительность фронта

12...15 нс

Максимальная активная длительность среза

6 нс

Максимальная емкость нагрузки

15 пФ

Температура окружающей среды:

К555ИР11А

-10…+70 °С

КМ555ИР11А

-45…+85 °С
