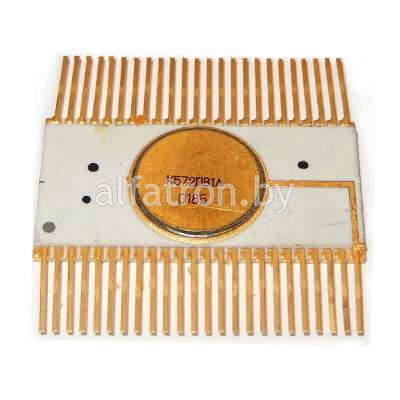

Микросхема: К572ПВ1А Au (90г)
См. спецификации товара.
Наименование: Микросхема: К572ПВ1А Au (90г)
Артикул: 8971zn1
Количество в наличии: 1 шт.
Цена: договорная
Продажа товара: опт., мел.опт.
Минимальная сумма заказа: 40 руб.
Отправить запросОписание, технические характеристики
Микросхемы представляют собой 12-разрядный аналого-цифровой преобразователь последовательного приближения. Совместно с внешними компараторами напряжения (КН) или операционными усилителями (ОУ), с источниками опорного напряжения (ИОН), генераторами тактовых импульсов (ГТИ) ИС выполняют функции АЦП последовательных приближений с выводом параллельного двоичного кода через выходные каскады с тремя состояниями, а также умножающего ЦАП с параллельным и последовательным вводом информации совместно с внешними усилителями. ИС включают устройства для организации побайтового обмена информацией с 8-разрядной шиной данных микропроцессоров. В режиме АЦП есть возможность синхронной и циклической работы, произвольного уменьшения числа разрядов и вывода данных в последовательном коде.
Аналоговая часть БИС включает ЦАП (подобно К572ПА1) и две группы прецизионных резисторов для образования совместно с внешним ОУ или КН завершенных схем АЦП и ЦАП; цифровая часть БИС - логические узлы для построения АЦП последовательного приближения, а также дополнительные устройства для работы в режиме ЦАП. Содержат 1126 интегральных элементов. Корпус типа 4134.48-2, масса не более 5ги 2123.40-2, масса не более 6,5 г.
|
Номинальное напряжение питания: |
|
|
Uп1 |
5 В ± 5% |
|
Uп2 |
15 В ± 5% |
|
Выходное напряжение низкого уровня |
≤ 0,3 В |
|
Выходное напряжение высокого уровня |
≥ 2.4 В |
|
Ток потребления: |
|
|
от источника питания Uп1 |
≤ 3 мА |
|
от источника питания Uп2 |
≤ 5 мА |
|
Дифференциальная нелинейность: |
|
|
К572ПВ1А, КР572ПВ1А, КБ572ПВ1А-4 |
-4...+4 МЗР |
|
К572ПВ1Б, КР572ПВ1Б, КБ572ПВ1Б-4 |
-8...+8 МЗР |
|
К572ПВ1В, КР572ПВ1В, КБ572ПВ1В-4 |
-16...+16 МЗР |
|
Нелинейность: |
|
|
К572ПВ1А, КР572ПВ1А, КБ572ПВ1А-4 |
-2...+2 МЗР |
|
К572ПВ1Б, КР572ПВ1Б, КБ572ПВ1Б-4 |
-4...+4 МЗР |
|
К572ПВ1В, КР572ПВ1В, КБ572ПВ1В-4 |
-8...+8 МЗР |
|
Абсолютная погрешность преобразования |
|
|
в конечной точке шкалы |
-122...+122 МЗР |
|
Температурный коэффициент нелинейности, |
|
|
дифференциальной нелинейности |
12*103 МЗР/°С |
|
Температурный коэффициент погрешности |
|
|
полной шкалы |
37*103 МЗР/°С |
|
Тактовая частота |
250 кГц |
Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т.6. - М.: ИП РадиоСофт, 2003. - 544 с.: ил.
