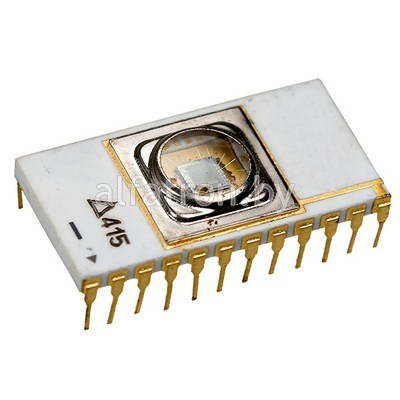

Микросхема: К573РФ6А (88г)

Номинальное напряжение питания

5 В ± 5%

Выходное напряжение высокого уровня

(при U_п = 4,75 В, U_пр = 4,75 В, U_вх¹ = 2,2 В, U_вх⁰ = 0,6 В):

в режиме "считывание"

≥ 2,4 В

при программировании

≥ 2 В

Выходное напряжение низкого уровня:

в режиме "считывание"

≤ 0,4 В

при программировании

≤ 1 В

Ток потребления (при U_п = 5,25 В):

в режиме "считывания"

≤ 100 мА

при программировании

≤ 150 мА

Ток потребления в режиме хранения по выводу 1:

в режиме "считывания"

≤ 4 мА

при программировании

≤ 30 мА

в режиме "невыбор ИС"

≤ 15 мА

Ток потребления в режиме "невыбор ИС"

≤ 40 мА

Выходной ток низкого уровня

≤ 1,6 мА

Выходной ток высокого уровня

≤ |-100| мкА

Ток утечки на входах в режиме "считывание"

≤ 10 мкА

Ток утечки на входах в режиме "невыбор ИС"

≤ 30 мкА

Ток утечки на выходах в режиме работы "невыбор ИС"

≤ 30 мкА

Потребляемая мощность:

в режиме обращения

≤ 870 мВт

в режиме хранения

≤ 265 мВт

Время установления высокого импеданса на выходе

≤ 150 нс

Время нарастания фронта (спада)

≤ 100 нс

Время выборки адреса в режиме "считывание"

(при U_п = 4,75 В, U_пр = 4,75 В, U_вх1 = 2,4 В, U_вх0 = 0,4 В):

К573РФ6А

≤ 280 нс

К573РФ6Б

≤ 400 нс

Время выборки по выводу 20:

К573РФ6А

≤ 300 нс

К573РФ6Б

≤ 450 нс

Время выборки по выводу 22

≤ 150 нc

Время хранения информации выключенном состоянии

≥ 5 лет

Время хранения информации во включенном состоянии

2*10⁴ ч

Количество циклов перепрограммирования

≥ 25
