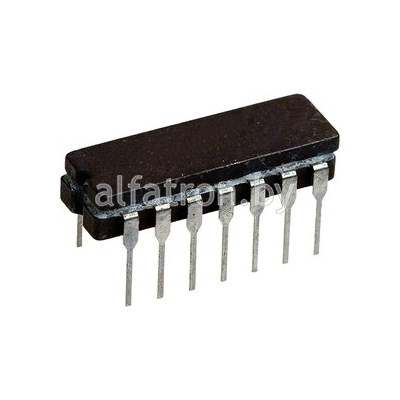

Микросхема: КМ555ТМ2 (90г.)

Номинальное напряжение питания

5 В ±5%

Напряжение на антизвонном диоде

≥ 1,5 В

Выходное напряжение низкого уровня

≤ 0,5 В

Выходное напряжение высокого уровня

≥ 2,7 В

Ток потребления

≤ 8 мА

Ток короткого замыкания

-20...-100 мА

Входной пробивной ток

≤ 0,1 мА

Входной ток низкого уровня:

по входу D

≤ |-0,4| мА

по входу R

≤ |-1,2| мА

по входу В

≤ |-0,8| мА

по входу С

≤ |-0,8| мА

Входной ток высокого уровня:

по входу D

≤ 0,02 мА

по входу R

≤ 0,06 мА

по входам С, S

≤ 0,04 мА

Потребляемая мощность:

К555ТМ2, КМ555ТМ2

42 мВт

К555ТМ2В

31,5 мВт

Время задержки распространения при включе-

нии по входам R, S, С

≤40 нс

Время задержки распространения при выклю-

чении по входам R, S, С

≤25 нс

Коэффициент разветвления по выходу

10
