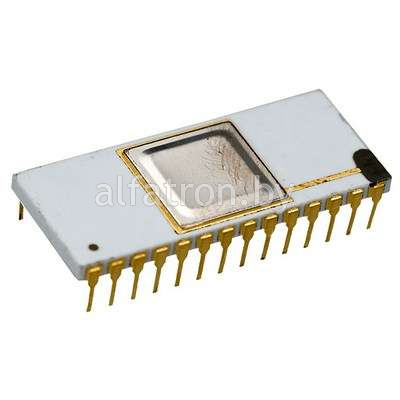

Микросхема: КМ558РР3
См. спецификации товара.
Наименование: Микросхема: КМ558РР3
Артикул: 8990zn1
Количество в наличии: 5 шт.
Цена: договорная
Продажа товара: опт., мел.опт.
Минимальная сумма заказа: 40 руб.
Отправить запросОписание, технические характеристики
Микросхема представляет собой постоянное запоминающее устройство с возможностью многократного электрического перепрограммирования емкостью 65 536 бит (8192*8). Изготавливается по пМОП-технологии с двумя уровнями кремниевых затворов, тремя типами МОП-транзисторов и МНОП-элементами памяти. Предназначена для использования в качестве ПЗУ с многократной сменой информации чисто электрическим путем в различных системах цифровой обработки данных. В состав ИС входят блок входных формирователей, адресный регистр-формирователь, блок формирования сигналов записи и стирания, дешифратор, блок формирования сигналов синхронизации. матрица ЭРПЗУ, блок управления сигналами входных и выходных данных, выходные усилители и регистр входных данных. Для управления ИС используются 4 управляющих сигнала: СЕ (выбор кристалла) обеспечивает запоминание адреса в регистре и включение схем дешифрации, формирования и усиления информационного выходного сигнала; ОЕ (разрешение выхода) обеспечивает выдачу считываемой информации на информационные выходы; ERA (разрешение стирания) обеспечивает перевод ИС в режим стирания; UPR (напряжение программирования) переводит ИС в режим репрограммирования и обеспечивает подготовку цепей записи (стирания). Содержат 152785 интегральных элементов. Корпус типа 2121.28-6, масса не более 6 г.
|
Номинальное напряжение питания |
5 В ± 5% |
|
Номинальное напряжение программирования |
|
|
при записи |
24 В ±2% |
|
Номинальное напряжение программирования | |
|
при стирании |
18 В ±2% |
|
Выходное напряжение низкого уровня |
≤ 0,4 В |
|
Выходное напряжение высокого уровня |
≥ 2,4 В |
|
Ток потребления при обращении к микросхеме |
≤ 80 мА |
|
Ток потребления при отсутствии обращения к |
|
|
микросхеме |
≤ 20 мА |
|
Ток утечки на информационном входе |
-5...+10 мкА |
|
Ток потребления от источника программи- |
|
|
рования: |
|
|
при записи информации |
≤ 10 мА |
|
при стирании информации |
≤ 2,5 мА |
|
при отсутствии обращения к микросхеме |
|
|
(пассивный режим) |
≤ 2,5 мА |
|
Потребляемая мощность в режиме обращения |
|
|
при считывании |
≤ 420 мВт |
|
Время выборки адреса |
≤ 430 нс |
|
Количество циклов перезаписей |
≥ 100 |
|
Время выборки разрешения считывания |
≤ 140 нс |
|
Время хранения информации при пюбых режи- |
|
|
мах непрерывного обращения к микросхеме |
≥ 5000 ч |
|
Время хранения информации при отсутствии |
|
|
обращения к микросхеме |
≥ 15 000ч |
|
Время цикла записи |
≥ 5,6 мс |
|
Время записи |
4,5…5,5 мс |
|
Время выборки разрешения считывания |
≤ 170 нс |
|
Выходная емкость |
≤ 12 пФ |
Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т.6. - М.: ИП РадиоСофт, 2003. - 544 с.: ил.
