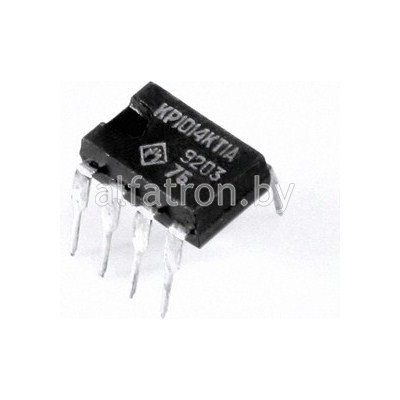

Микросхема: КР1014КТ1В (91г.)
См. спецификации товара.
Наименование: Микросхема: КР1014КТ1В (91г.)
Артикул: 8995zn1
Количество в наличии: 4 шт.
Цена: договорная
Продажа товара: опт., мел.опт.
Минимальная сумма заказа: 40 руб.
Отправить запросОписание, технические характеристики
Микросхемы представляют собой высоковольтный однонаправленный токовый ключ с низким остаточным сопротивлением. Предназначены для коммутации цепей до 100 мА в аппаратуре автоматики и связи. Согласуются по уровню управляющих сигналов с КМОП схемами. Содержат 2 интегральных элемента. Корпус типа 2101.8-1, масса не более 1 г, КТ-26.
|
Амплитуда управляющего импульса: |
|
|
КР1014КТ1А, КР1014КТ1В |
≥ 2,5 В |
|
КР1014КТ1Б |
≥ 4,5 В |
|
Напряжение включения схемы защиты |
9...20 В |
|
Обратное напряжение при Iком = 110 мА |
≤ 1 В |
|
Управляющий ток: |
|
|
при Uупр = 9 В |
≤ 10 мкА |
|
при Uупр = 20 В |
≥ 10 мкА |
|
при Uупр = 5 В |
≤ 1 мкА |
|
Ток насыщения канала в открытом состоянии |
≤ 1,5 А |
|
Ток утечки на входе: |
|
|
КР1014КТ1 А, КР1014КТ1Б |
≤ 20 мкА |
|
КР1014КТ1В |
≤ 10 МК/Л |
|
Импульсный ток утечки на входе |
≤ 200 мкА |
|
Ток затвор — исток при Uзи = 5 В |
|
|
Частота переключения |
≤ 100 кГц |
|
Время включения (выключения) |
≤ 2,5 мкс |
|
Сопротивление в открытом состоянии |
|
|
при Iк = 35 мА |
≤ 10 Ом |
Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги. Справочник. Т.7. - М.: ИП РадиоСофт, 2000. - 512 с.: ил.
