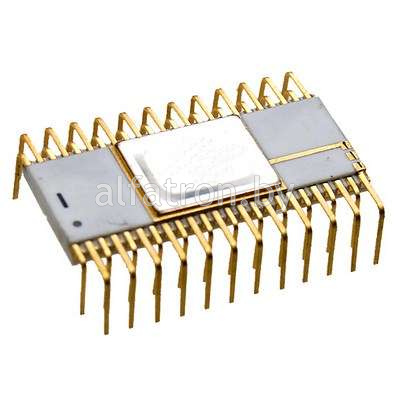

Микросхема: КР1107ПВ1А (91)

Номинальное напряжение питания:

U_п1

5 В ± 5%

U_п2

-6 В ± 3%

Выходное напряжение высокого уровня

≥ 2,4 В

Выходное напряжение низкого уровня

≤ 0,4 В

Напряжение смещения нуля на входе

-0,075...0 В

Абсолютная погрешность преобразования

в конечной точке шкалы

-0,1...+0,1 В

Ток потребления:

при U_п1

≤ 30 мА

при U_п2

≤ | -150| мА

Ток потроблония от источника опорного

напряжения

≤ 43 мА

Входной ток высокого уровня

≤ 75 мкА

Входной ток низкого уровня

≤ |-1,5| мА

Входной ток смещения нуля

≤ 150 мкА

Нелинейность

-1,2 (-0,781)...+1,2 (0,781) МЗР(%)

Дифференциальная нелинейность, МЗР

-1,2 (-0,781)...+1,2 (0,781) МЗР(%)

Максимальная частота преобразования:

КР1107ПВ1А, К1107ПВ1А

≥ 20 МГц

КР1107ПВ1Б, К1107ПВ1Б

≥ 10 МГц

Время преобразования:

КР1107ПВ1А, К1107ПВ1А

≤ 100 нс

КР1107ПВ1Б, К1107ПВ1Б

≤ 200 нс

Предельно допустимые режимы эксплуатации

Напряжение питания:

U_п1

4,75...5,25 В

U_п2

-6,18...-5,82 В

Входное напряжение высокого уровня

0...5,25 В

Опорное напряжение:

U_оп1

-0,075...0 В

U_оп2

-2,1...1,9 В

Ток нагрузки

0...2 мА

Температура окружающей среды

-10...+70 °С
