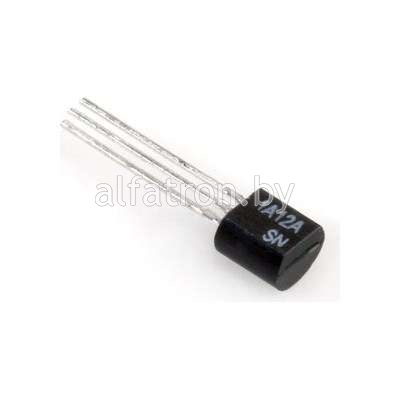

Микросхема: КР1157ЕН12А (78L12)

Выходное напряжение:

КР1157ЕН12(А, В), КР1157ЕН1201А,

КР1157ЕН1202А

(12 ± 0,24) В

КР1157ЕН12(Б, Г), КР1157ЕН1201Б,

КР1157ЕН1202Б

(12 ± 0,48) В

Минимальное падение напряжения между входом

и выходом:

КР1157ЕН12(А, Б), КР1157ЕН1201(А, Б),

КР1157ЕН1202(А, Б)

≤ 2В

КР1157ЕН12(В, Г)

≤ 2,5 В

Ток потребления:

при U_вх = 17 В КР1157ЕН12(А — Г)

≤ 5 мА

при U_вх = 7,530 В, I_н = 0 КР1157ЕН120(А, Б),

КР1157ЕН1202(А, Б)

≤ 5 мА

Нестабильность по напряжению:

при U_вх = 17…27 В, I_н = 5 мА КР1157ЕН12(А — Г)

≤ 0,05 % / В

при U_вх = 7,530 В, I_н = 5 мА

КР1157ЕН1201(А, Б), КР1157ЕН1202(А, Б)

≤ 0,05 % / В

Нестабильность по току:

при U_вх = 17 В, I_н  = 5…100 мА КР1157ЕН12(А, Б)

≤ 0,01 % / мА

при U_вх = 17 В, I_н =5...250 мА КР1157ЕН12(В, Г)

≤ 0,04 % / мА

при U_вх = 7,5…30 В, I_н = 100 мА

КР1157ЕН1201(А, Б), КР1157ЕН1202(А, Б)

≤ 0,001 % / мА

Температурный коэффициент выходного напряжения:

при U_вх = 17 В, I_н = 5 мА T = -10…+ 70 °С

КР1157ЕН12(А — Г)

≤ 0,02 % / °С

при U_вх =7,530 В, I_н = 5 мА КР1157ЕН1201(А, Б),

КР1157ЕН1202(А, Б)

≤ 0,03 % / °С
