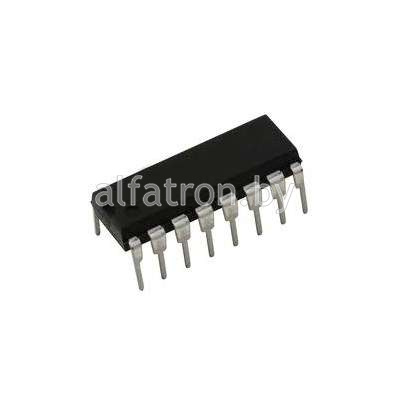

Микросхема: КР1531ЛА3 (91г)

Номинальное напряжение питания

5 В ±5%

Выходное напряжение низкого уровня

≤ 0,5 В

Выходное напряжение высокого уровня

≥ 2,7 В

Ток потребления при низком уровне

выходного напряжения при U_п = 5,25 В

≤ 10,2 мА

Ток потребления при высоком уровне

выходного напряжения при U_п = 5,25 В

≤ 2,8 мА

Входной ток низкого уровня

≤ |-0,6| мА

Входной ток высокого уровня

≤ 20 мкА

Время задержки распространения сигнала при

включении при U_п = 5 В; С_н = 50 пФ:

КР1531ЛАЗ

≤ 4,3 нc

КР1531ЛАЗА

≤ 5,6 нc

Время задержки распространения сигнала при вы-

ключении при U_п = 5 В; С_н = 50 пФ:

КР15Э1ЛАЗ

≤ 5 нc

КР1531ЛАЗА

≤ 6,5 нc

Предельно допустимые режимы эксплуатации

Напряжение питания

4,75...5,25 В

Входное напряжение низкого уровня

≤ 0,8 В

Входное напряжение высокого уровня

≥ 2 В

Выходное напряжение закрытой схемы

≤ 5,25 В

Выходной ток высокого уровня

≤ |-1| мА

Выходной ток низкого уровня

≤ 20 мА

Длительность фронта и среза

≤ 400 нс

Емкость нагрузки

50 пФ

Температура окружающей среды

-10...+70 °С
