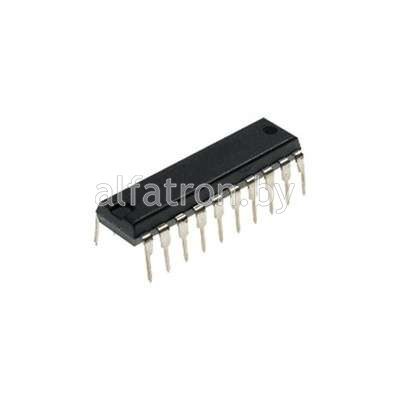

Микросхема: КР1533ИР23 (05г)

Номинальное напряжение питания

5 В ±10%

Выходное напряжение низкого уровня:

при I⁰_вых = 12 мА

≤ 0,4 В

при I⁰_вых = 24 мА

≤ 0,5 В

Выходное напряжение высокого уровня:

при I¹_вых = -2,6 мА

≥ 2,4 В

при I¹_вых = -0,4 мА

≥ 2,5 В

Прямое падение напряжения на антизвонном

≤ |-1,5| В

диоде

Ток потребления при низком уровне выходного

напряжения при U_п = 5,5 В

≤ 28 мА

Ток потребления при высоком уровне выход-

ного напряжения при U_п = 5,5 В

≤ 19 мА

Ток потребления в состоянии «выключено»

при U_п = 5,5 В

≤ 31 мА

Входной ток низкого уровня

≤ |-0,2| мА

Входной ток высокого уровня

≤ 20 мкА

Входной ток пробивной

≤ 0,1 мА

Выходной ток

|-30|...|-112| мА

Выходной ток высокого уровня в состоянии

«выключено»

≤ 20 мкА

Выходной ток низкого уровня в состоянии

«выключено»

≤ |-20|мкА

Время задержки распространения сигнала

при включении по входу С

≤ 16 нс

Время задержки распространения сигнала

при выключении по входу С

≤ 12 нс

Время задержки распространения сигнала при

переходе из состояния «выключено» в состоя-

ние высокого уровня

≤ 17 нс

Время задержки распространения сигнала при

переходе из состояния высокого (низкого)

уровня в состояние «выключено»

≤ 40 нс

Время задержки распространения сигнала при

переходе из состояния «выключено» в состоя-

ние низкого уровня

≤ 18 нс

Емкость входа

≤ 5 пФ

Емкость выхода

≤ 7 пФ
