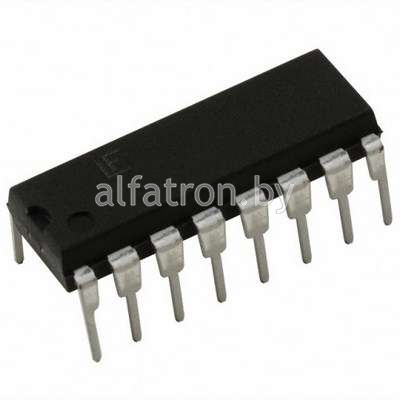

Микросхема: КР1533ИР26 (91г)

Номинальное напряжение питания

 5 В ±10%

Выходное напряжение низкого уровня

 ≤ 0,4 В

Выходное напряжение высокого уровня

 ≥ 2,4 В

Ток потребления при U_п=5,5 В

 ≤ 43мА

Входной ток низкого уровня:

по выводу 11

 ≤ |-0,3| мА

по выводу 12

 ≤ |-0,2| мА

по остальным выводам

 ≤ |-0,1| мА

Входной ток высокого уровня

 ≤ 20 мкА

Выходной ток

  |-30|…|-112| мА

Время задержки распространения сигнала

при включении:

от выводов 4, 5 к выводам 6, 7, 9, 10

 ≤ 38 нс

от вывода 12 к выводам 6, 7, 9,10

 ≤ 43 нс

от выводов 1…3, 15 к выводам 6, 7, 9, 10

 ≤ 34 нс

Время задержки распространения сигнала

при выключении:

от выводов 4, 5 к выводам 6, 7, 9, 10

 ≤ 34 нс

от вывода 12 к выводам 6, 7, 9, 10

от выводов 1…3, 15 к выводам 6, 7, 9, 10

 ≤ 38 нс

Емкость входа, выхода

 ≤ 8 пФ
