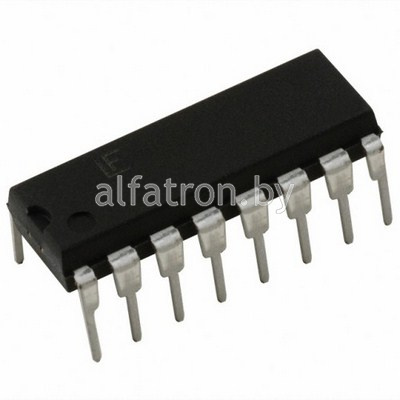

Микросхема: КР1533КП2 (91г)

Номинальное напряжение питания

5 В ±10%

Выходное напряжение низкого уровня

≤ 0,4 В

Выходное напряжение высокого уровня

≥ 2,5 В

Ток потребления при U_n = 5,5 В

Входной ток низкого уровня:

по входам 2, 14

≤ |-0,4|мА

по остальным входам

≤ |-0,2|мА

Входной ток высокого уровня:

по входам 2, 14

≤ 40 мкА

по остальным входам

Выходной ток

|-30|…|-112|мА

Время задержки распространения сигнала

при включении:

по входам 3, 4, 5, 6, 10, 11, 12, 13

≤ 22 нс

по входам 2, 14

по входам 1, 15

≤ 32 нс

Время задержки распространения сигнала

при выключении:

по входам 3, 4, 5, 6, 10, 11, 12, 13

≤ 22 нс

по входам 2, 14

по входам 1, 15

≤ 32 нс

Емкость входа

≤ 5 пФ
