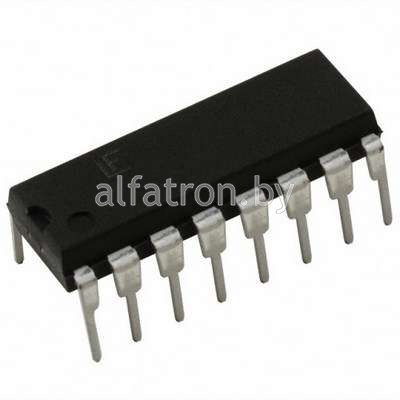

Микросхема: КР1533КП7 (90г)

Номинальное напряжение питания

5 В ± 10%

Выходное напряжение низкого уровня

≤ 0,4 В

Выходное напряжение высокого уровня

≥ 2,4 В

Ток потребления при U_n = 5,5 В

≤ 10 мА

Входной ток низкого уровня (для одиночного входа)

≤ |-0,2| мА

Входной ток высокого уровня (для одиночного входа)

≤ 20 мкА

Время задержки распространения сигнала при

включении:

от входов 9, 10, 11 к выходу 5

≤ 35 нс

от входов 9, 10, 11 к выходу 6

≤ 30 нс

от входов 1, 2, 3, 4, 12, 13, 14, 15 к выходу 5

≤ 26 нс

от входов 1, 2, 3, 4, 12, 13, 14, 15 к выходу 6

≤ 18 нс

от входа 7 к выходу 5

≤ 32 нс

от входа 7 к выходу 6

≤ 27 нс

Время задержки распространения сигнала при

выключении:

от входов 9, 10, 11 к выходу 5

≤ 35 нс

от входов 9, 10, 11 к выходу 6

≤ 30 нс

от входов 1, 2, 3, 4, 12, 13, 14, 15 к выходу 5

≤ 26 нс

от входов 1, 2, 3, 4, 12, 13, 14, 15 к выходу 6

≤ 18 нс

от входа 7 к выходу 5

≤ 34 нс

от входа 7 к выходу 6

≤ 30 нс

Емкость входа

≤ 5пФ
