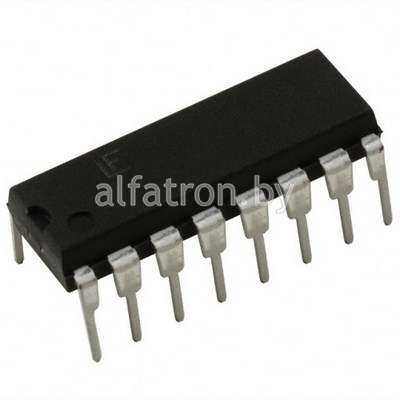

Микросхема: КР1533ЛР13 (91г)

Номинальное напряжение питания

5 В ±10%

Выходное напряжение низкого уровня:

при I⁰_вых = 4мА

≤ 0,4 В

при I⁰_вых = 8мА

≤ 0,5 В

Выходное напряжение высокого уровня

≥ 2,5 В

Прямое падение напряжения на антизвонном диоде

≤ |-1,5| В

Ток потребления при высоком

уровне выходного напряжения при U_п = 5,5 В

≤ 1,25 мА

Ток потребления при низком

уровне выходного напряжения при U_п = 5,5 В

≤  1,6 мА

Входной ток низкого уровня

≤ |-0,2|мА

Входной ток высокого уровня по информационным входам

≤ 20 мкА

Входной пробивной ток

≤ 0,1 мА

Время задержки распространения сигнала

при включении (выключении)

≤ 20 нс

Емкость входа

≤ 4 пФ

Предельно допустимые режимы эксплуатации

Максимальный выходной ток низкого уровня

8 мА

Максимальный выходной ток высокого уровня

|-0,4| мА
