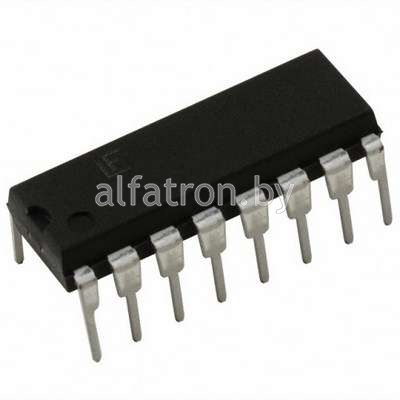

Микросхема: КР1533ТМ9 (91г)

Номинальное напряжение питания

5 В±10%

Выходное напряжение низкого уровня:

при I⁰_вых = 4мА

≤ 0,4 В

при I⁰_вых = 8мА

≤ 0,5 В

Выходное напряжение высокого уровня

≥ 2,4 В

Прямое падение напряжения на антизвонном диоде

≤ |-1,5| В

Ток потребления при U_п =5,5 В

≤ 19 мА

Входной ток низкого уровня

≤ |-0,1| мА

Входной ток высокого уровня

≤ 20 мкА

Входной пробивной ток

≤ 0,1 мА

Выходной ток

|-30|...|-112| мА

Время задержки распространения сигнала

при включении:

по входу 9

≤ 17 нс

по входу 1

≤ 23 нс

Время задержки распространения сигнала при

выключении по входу 9

≤ 15 нс

Емкость входа

≤ 5 пФ
