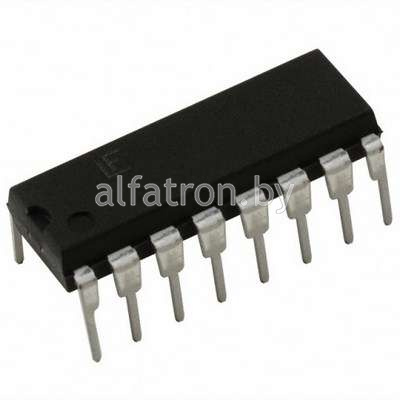

Микросхема: КР1533ТР2 (14)

Номинальное напряжение питания

5 В ± 10%

Выходное напряжение низкого уровня

≤ 0,4 В

Выходное напряжение высокого уровня

≥ 2,5 В

Прямое падение напряжения на антизвонном диоде

≤ |-1,5| В

Ток потребления при U_п = 5,5 В

≤ 5,5 мА

Входной ток низкого уровня

≤ |-0,2| мА

Входной ток высокого уровня

≤  20 мкА

Выходной ток

|-10|...|-112| мА

Время задержки распространения сигнала при

включении:

по входам 2, 3, 6, 11, 12, 15

≤ 22 нс

по входам 1, 5, 10, 14

≤ 26 нс

Время задержки распространения сигнала

при выключении по входам 2, 3, 6, 11, 12, 15

≤ 22 нс

Емкость входа

≤ 5 пФ
