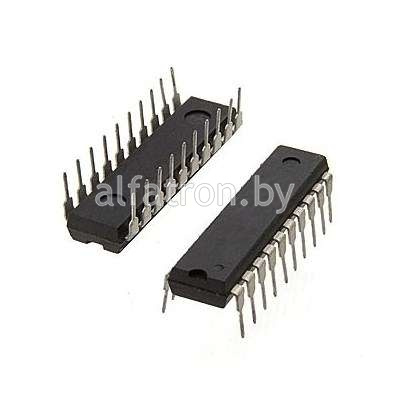

Микросхема: КР531АП3 (98г)

Номинальное напряжение питания

5 В ±5%

Выходное напряжение низкого уровня

≤ 0,55 В

Выходное напряжение высокого уровня:

при I¹_вых = -3 мА

≥ 2,4 В

при I¹_вых = -15мА

≥ 2В

Ток потребления при низком уровне выходного напряжения

≤ 150 мА

Ток потребления при высоком уровне выходного напряжения

≤ 135 мА

Ток потребления в состоянии «выключено»

≤ 150 мА

Входной ток низкого уровня:

по выводам 1,19

≤ |-2| мА

по выводам 2, 4, 6, 8, 11, 13, 15, 17

≤ |-0,4| мА

Входной ток высокого уровня

≤ 0,05 мА

Выходной ток низкого уровня в состоянии «выключено»

≤ |-0,05| мА

Выходной ток высокого уровня в состоянии «выключено»

≤ 0,05 мА

Время задержки распространения при включении (выключении)

≤ 7 нс

Время задержки распространения при переходе

из состояния «выключено» в состояние низкого уровня

≤ 15 нс

Время задержки распространения при переходе из

состояния «выключено» в состояние высокого уровня

≤ 10 нс

Время задержки распространения при переходе

из состояния низкого уровня в состояние «выключено»

≤ 28 нс

Время задержки распространения при переходе

из состояния высокого уровня в состояние «выключено»

≤ 26 нс

Предельно допустимые режимы эксплуатации

Максимальное входное напряжение низкого уровня

 0,5 В

Максимально входное напряжение высокого уровня

 4,5 В

Минимальное входное напряжение высокого уровня

 2,4 В

Температура окружающей среды

-10...+ 70 ⁰С
