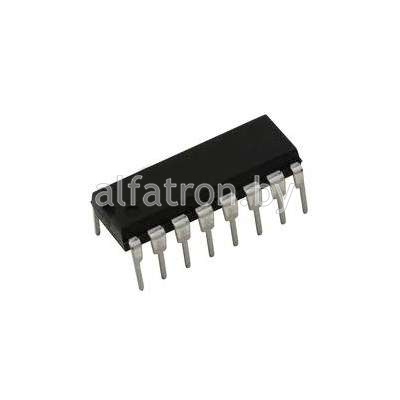

Микросхема: КР531КП11 (91г)

Номинальное напряжение питания

5 В ±5%

Выходное напряжение высокого уровня

≥ 2,4 В

Выходное напряжение низкого уровня

≤ 0,5 В

Ток потребления при низком уровне выходного напряжения

≤ 93 мА

Ток потребления при высоком уровне выходного напряжения

≤ 68 мА

Ток потребления в состоянии «выключено»

≤ 99 мА

Входной ток низкого уровня по выводам:

1

≤ |-4| мА

2, 3, 5, 6, 10, 11, 13-15

≤ |-2| мА

Входной ток высокого уровня по выводам:

1

≤ 0,1 мА

2, 3, 5, 6, 10, 11, 13-15

≤ 0,05 мА

Выходной ток низкого уровня в состоянии «выключено»

≤ |-0,05| мА

Выходной ток высокого уровня в состоянии «выключено»

≤ 0,05 мА

Время задержки распространения при включении

по выводам:

от 2, 3 до 4; от 5, 6 до 7; от 10, 11 до 9;

от 13, 14 до 12

≤ 6,5 нс

от 1 до 4, 7, 9, 12

≤ 15 нс

Время задержки распространения при выключении

по выводам:

от 2, 3 до 4; от 5, 6 до 7; от 10, 11 до 9

от 13, 14 до 12

≤ 7,5 нс

от 1 до 4, 7, 9, 12

≤ 15 нс

Время задержки распространения при переходе

из состояния низкого уровня в состояние «выключено»

 ≤ 16 нс

Время задержки распространения при переходе

из состояния высокого уровня в состояние «выключено»

 ≤ 10,5 нс

Время задержки распространения при переходе

из состояния «выключено» в состояние низкого уровня

 ≤ 21 нс

Время задержки распространения при переходе

из состояния «выключено» в состояние высокого уровня

 ≤ 19,5 нс
