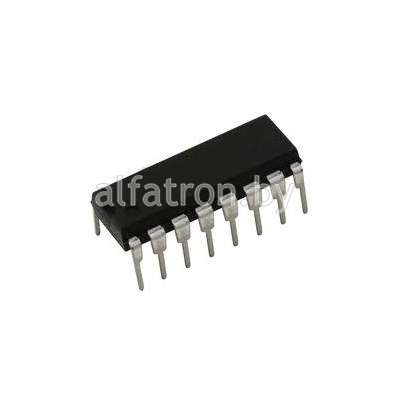

Микросхема: КР531КП7 (91г)

Номинальное напряжение питания

5 В ±5%

Выходное напряжение высокого уровня

≥ 2,7 В

Выходное напряжение низкого уровня

≤ 0,5 В

Ток потребления

≤ 70 мА

Входной ток низкого уровня

≤ |-2| мА

Входной ток высокого уровня

≤ 0,05 мА

Время задержки распространения при включении

по выводам:

от 1, 2, 3, 4, 12, 13, 14, 15 до 6

≤ 7 нс

от 1, 2, 3, 4, 12, 13, 14, 15 до 5; от 7 до 6

≤ 12 нс

от 9, 10, 11 до 6

≤ 13,5 нс

от 9, 10, 11 до 5; от 7 до 5

≤ 18 нс

Время задержки распространения при выключении

по выводам:

от 1, 2, 3, 4, 12, 13, 14, 15 до 6

≤ 7 нс

от 1, 2, 3, 4, 12, 13, 14, 15 до 5

≤ 12 нс

от 7 до 6

≤ 13 нс

от 9, 10, 11 до 6

≤ 15 нс

от 7 до 5

≤ 16,5 нс

от 9, 10, 11 по 5

≤ 18 нс

Предельно допустимые режимы эксплуатации

Максимальный выходной ток низкого уровня

20 мА

Максимальный выходной ток высокого уровня

-1 мА

Максимальная емкость нагрузки

15 пФ

Температура окружающей среды

-10...+ 70 °С
