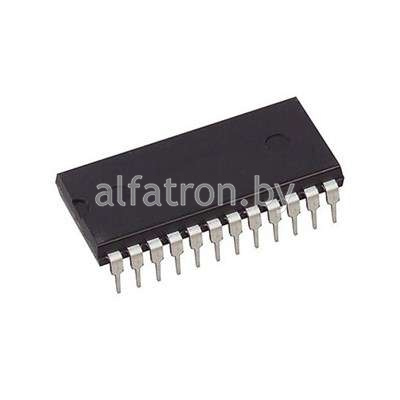

Микросхема: КР556РТ7А (91г)

Номинальное напряжение питания

5 В ±5%

Выходное напряжение низкого уровня

≤ 0,5 В

Выходное напряжение высокого уровня

≥ 2,4 В

Ток потребления

≤ 175 мА

Входной ток низкого уровня

≤ |-0,25| мА

Входной ток высокого уровня

≤ 40 мкА

Выходной ток низкого уровня в состоянии «выключено»

≤ |-100| мкА

Выходной ток высокого уровня в состоянии «выключено»

≤ 100 мкА

Время выборки разрешения при переходе из

третьего состояния в состояние низкого уровня

(высокого уровня)

≤ 40 нс

Время выборки хранения при переходе из состояния

низкого (высокого) уровня в третье состояние

≤ 40 нс

Время выборки адреса

≤ 0,5 нс

Коэффициент программируемое (до 100 шт):

К556РТ7, КМ556РТ7, КР556РТ7

0,5

К556РТ7А, КМ556РТ7А, КР556РТ7А

0,65

Предельно допустимые режимы эксплуатации

Максимальный импульсный ток нагрузки

(для каждого выхода)

50 мА

Максимальная частота переключения

(для каждого выхода)

3 МГц

Максимальная емкость нагрузки

100 пФ

Температура окружающей среды

-10...+70 ⁰С
