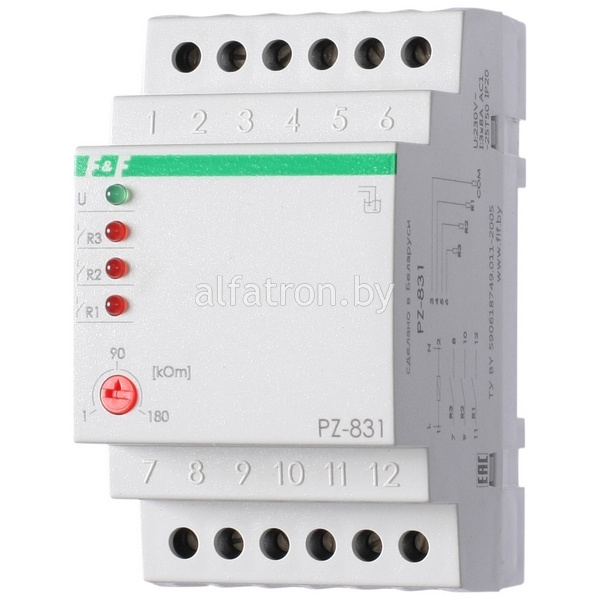

PZ-831 реле контроля уровня (без датчиков)

Три контролируемых уровня. Напряжение питания 230 В; 50 Гц. Контакт 3NO, 8 А. Без датчиков.

Назначение
Реле контроля уровня PZ-831 предназначено для контроля и поддержания заданного уровня токопроводящих жидкостей в резервуарах, бассейнах, водонапорных башнях и т.п. и управления электродвигателями насосных установок. Для контроля уровня реле использует кондуктометрический способ. Для измерения уровня неэлектропроводных жидкостей и сыпучих материалов применяются поплавковые либо другие датчики, предназначенные для данных целей.

Особенности
- три уровня контроля жидкости;
- напряжение питания 230 В, 50 Гц;
- регулируемый диапазон сопротивления 1…180 кОм;
-  контакт 3NO, максимальный ток нагрузки 3х8 А;
- без зондов в комплекте.

Область применения
Применяется в системах автоматики и защиты управления сливом и наполнением резервуаров.

Принцип работы
Принцип работы кондуктометрических датчиков основан на том, что при достижении жидкостью в емкости определенного уровня, рабочая жидкость замыкает электрод зонда (зонд 1, зонд 2, зонд 3) с электродом зонда COM, в цепи протекает электрический ток, приводя к срабатыванию реле. Настройка чувствительности зондов осуществляется регулировкой входного сопротивления реле (регулировка SENS на лицевой панели изделия). Зонды уровня питаются переменным напряжением, имеют гальваническую изоляцию от сети питания и контактов управления нагрузкой.
