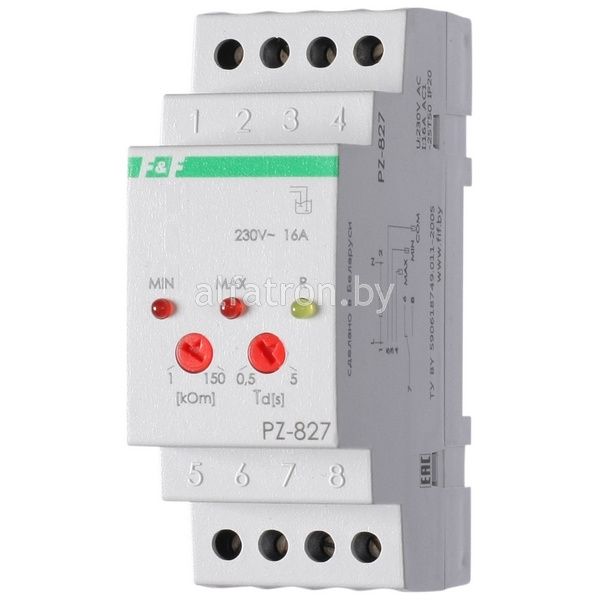

PZ-827 реле контроля уровня (без датчиков)

Два контролируемых уровня. Напряжение питания 230 В, 50 Гц. Контакт 1NO/NC, 16 А. Без зондов.

Назначение
Реле контроля уровня PZ-827 предназначено для контроля и поддержания заданного уровня токопроводящих жидкостей в резервуарах, бассейнах, водонапорных башнях и т.п. и управления электродвигателями насосных установок. Для контроля уровня реле использует кондуктометрический способ. Для измерения уровня неэлектропроводных жидкостей и сыпучих материалов применяются поплавковые либо другие датчики, предназначенные для данных целей.

Область применения
Применяется в системах автоматики и защиты управления сливом и наполнением резервуаров.

Особенности
- два уровня контроля жидкости: минимальный, максимальный;
- напряжение питания 230 В, 50 Гц;
- регулируемый диапазон сопротивления 2…150 кОм;
- регулируемый задержка времени срабатывания 1…10 сек;
- контакт 1NO/NC, максимальный ток нагрузки 16 А;
- без зондов в комплекте.

Принцип работы
Реле осуществляет контроль минимального (MIN) и максимального (МАХ) уровней жидкости в резервуаре. При достижении жидкостью в емкости определенного уровня замыкается электрод зонда (зонд MIN, зонд MAX) с электродом зонда COM, в среде жидкости протекает электрический ток, приводя к срабатыванию реле. Настройка чувствительности зондов осуществляется регулировкой входного сопротивления реле. Для защиты от ложных срабатываний, при наличии брызг, волн на поверхности жидкости и т.п. у реле контроля уровня имеется регулировка задержки времени срабатывания. Зонды питаются переменным напряжением, имеют гальваническую развязку от сети питания и контактов управления нагрузкой.
