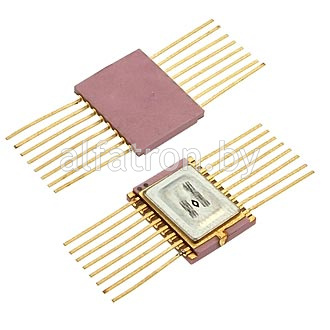

Микросхема: 564ИП2 Au "5" (89г.)

Напряжение питания

3...15 В

Выходное напряжение низкого уровня:

при Un = 5 В, при Un = 10 В

<0,01 В

Выходное напряжение высокого уровня:

при Un = 5 В

>4,99 В

при Un = 10 В

>9,99 В

Максимальное выходное напряжение низкого

уровня:

при Un =5 В

<0,8 В

при Un = 10 В

<1 В

Минимальное выходное напряжение высокого

уровня:

при Un = 5 В

>4,2 В

при Un = 10 В

>9 В

Ток потребления:

при Un = 5 В

<5 мкА

при Un = 10 В

<10 мкА

Входной ток низкого (высокого) уровня

при Un =10 В

<0,05 мкА

Выходной ток низкого уровня:

при Un =5 В

>0,4 мА

при Un =10 В

>0,5 мА

Выходной ток высокого уровня

>0,5 мА

Время задержки распространения при включении

(выключении):

при Un = В

<900 нc

при Un =10 В

<360 нc

Напряжение питания:

К564ИП2

3...15 В

КР564ИП2В

3...18 В

Напряжение на входах

-0,2…(U_n+ 0,2) В

Максимальная потребляемая мощность

150 мВт

Максимальный допустимый ток на один

(любой) вывод

10 мА

Температура окружающей среды

-45… +85 °С
